天正华意电气设备(大同市分公司)tianzh3611作为领域的专业厂家,生产销售的产品,价格更合理,品质有保障。tOb1nJzVL获取更多行业资讯详情,请致电详询,联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。

多功能校准仪校验方案校验电度表前需要配置校验方案以确定校验的试验点，仪器可以保存5种不同的方案，，按【】键进入校验方案设置界面，如下图3-10：图3-10在这个界面可以设置平衡负载试验点，打勾的表示被选中，再次按下【】键，可以设置各平衡负载试验点的校验圈数，如下图。通过触摸方框，即可选择相应的负载点，再次按下【】键，可以设置不同试验点下的校验圈数，以此循环，接着设定不平衡负载点及不平衡负载点的校验圈数，全部方案设定完后，按【】保存。图3-11图3-12图3-13上图中圈数设置里出现的-1或0表示还没被初始化。3.4 校验电能表按【】键，进入校表界面。选择校验方案后，按【UI】键开输出，用户可以按【↑】、【↓】或者直接点击某试验点所处的位置来选择不同试验点进行手动校验，某个试验点被选中它就会显示为蓝色。【Phase】栏表示哪些相的电流有输出；【Current】栏显示具体的电流试验点。【PF】 栏显示电源输出的功率因数。【N】 栏显示当前试验点所置入的圈数。【Err1】 栏显示当前试验点的上一次电能表的校验误差。【Err2】 栏显示当前试验点的本次电能表的校验误差。【Error】 栏显示当前试验点的两次误差的平均值。【Manual】 手动校验误差。

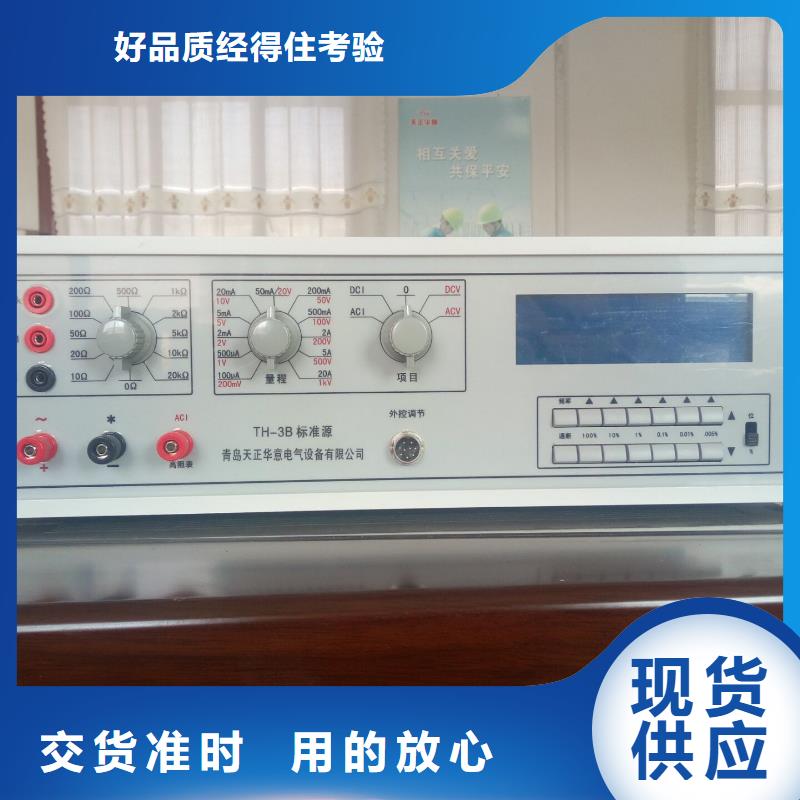

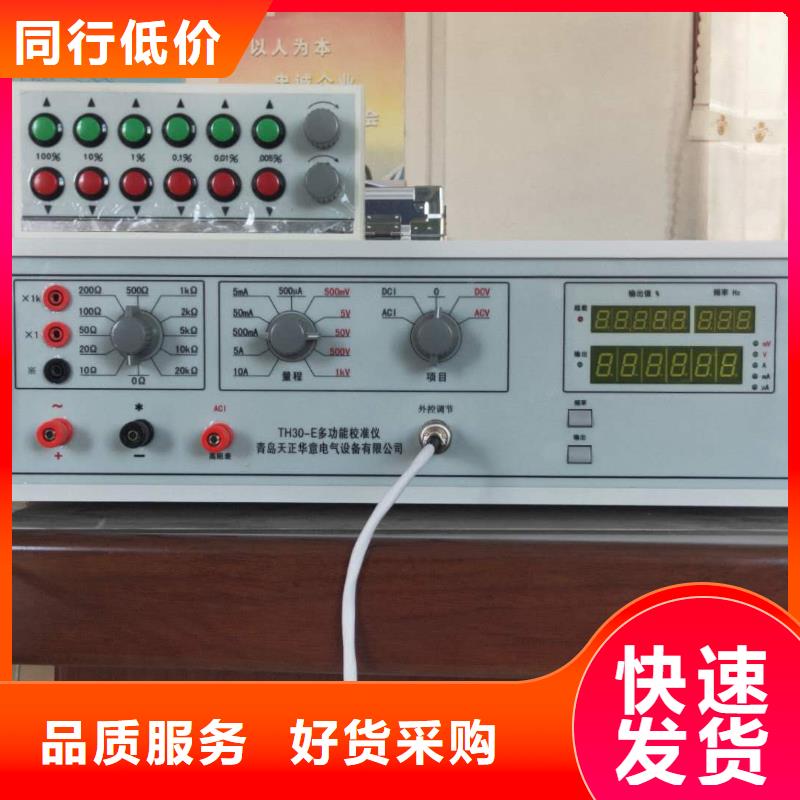

多功能校准仪使用细则仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3电源插座上的地线应良好接地。7.4接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。7.5.1频率的选择：按动频率键（循环键），选择相应的频率7.5.2量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。7.5.3步长的选择：按动步长键，循环显示倍率值4、5、6、10、15，此项功能主要用于分几步输出满量限值。7.5.4输出调节： 7.5.4.1外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。

多功能校准仪操作方法面板上的功能键介绍：键盘上的按钮可以实现不同的功能，介绍如下： 设置仪器的三相电压、电流输出的额定值，或者被检电能表的象限、正反向、有功或无功等状态；以及谐波的参数等。 常用的压、电流、功率因数试验点。 对电源三相电压、电流的任意一相或全部的输出幅度、相位、功率因数、频率进行调整。 显示电源输出的2-50次谐波的含量及柱状图。 显示电源输出三相电压电流波形。 确定电能表校验试验点的试验方案。 根据检定方案校验电能表。 保存键，用来保存试验方案。 多功能键，包括起动、潜动、走字、查询等功能 使三相电压电流升输出或关闭，即三相电压电流的总开关。 L1相电压输出开关。 L2相电压输出开关。 L3相电压输出开关。 L1相电流输出开关。 L2相电流输出开关。 L3相电流输出开关。 数字输入键。 在参数输入时，作用是小数点，在 界面，是触摸屏校准键。 ：删除不需要的数据及谐波。确认输入的数据。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面
