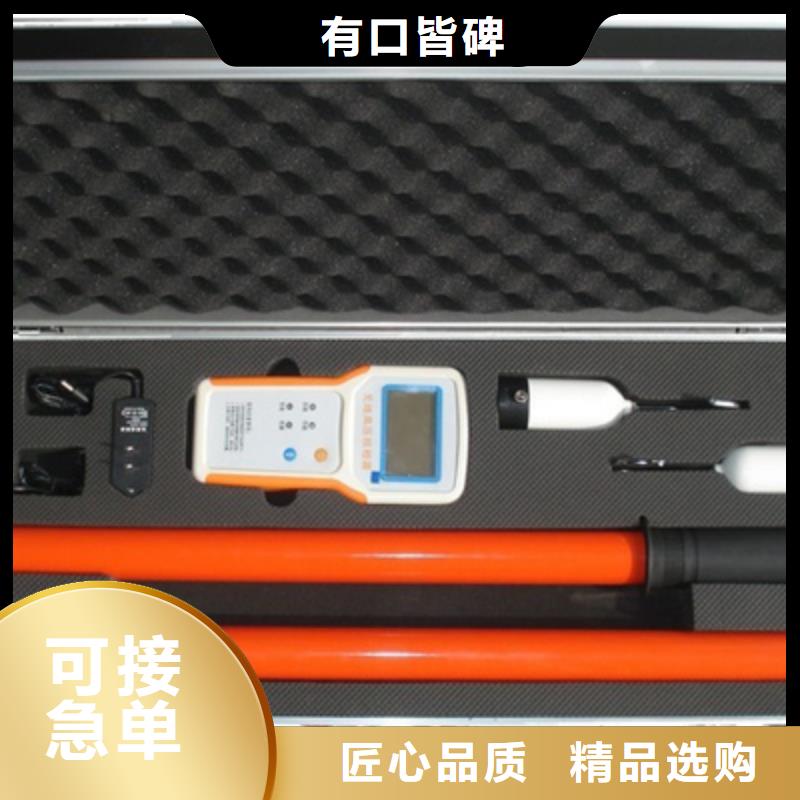

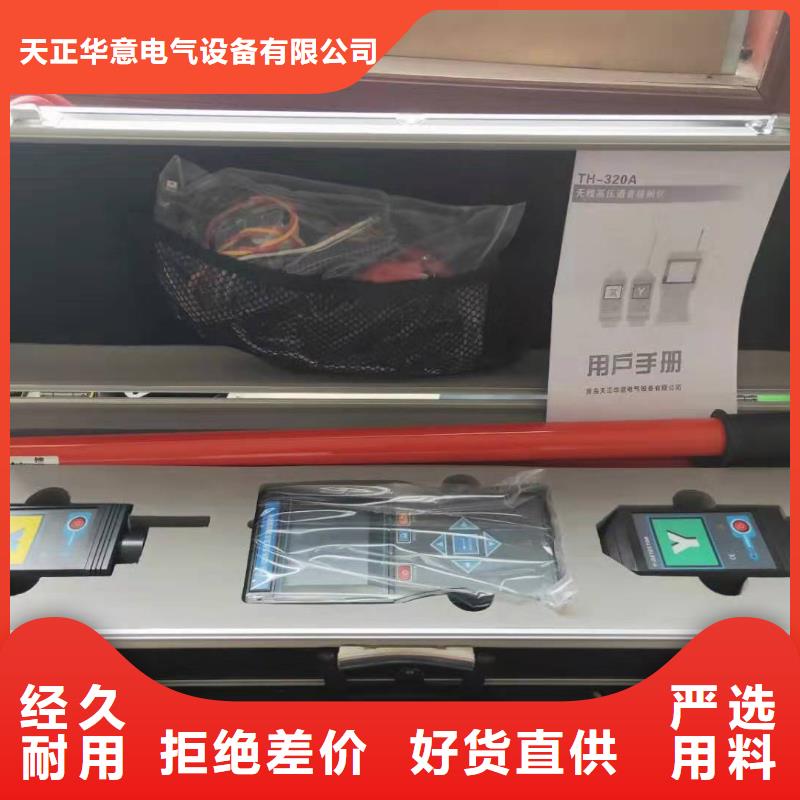

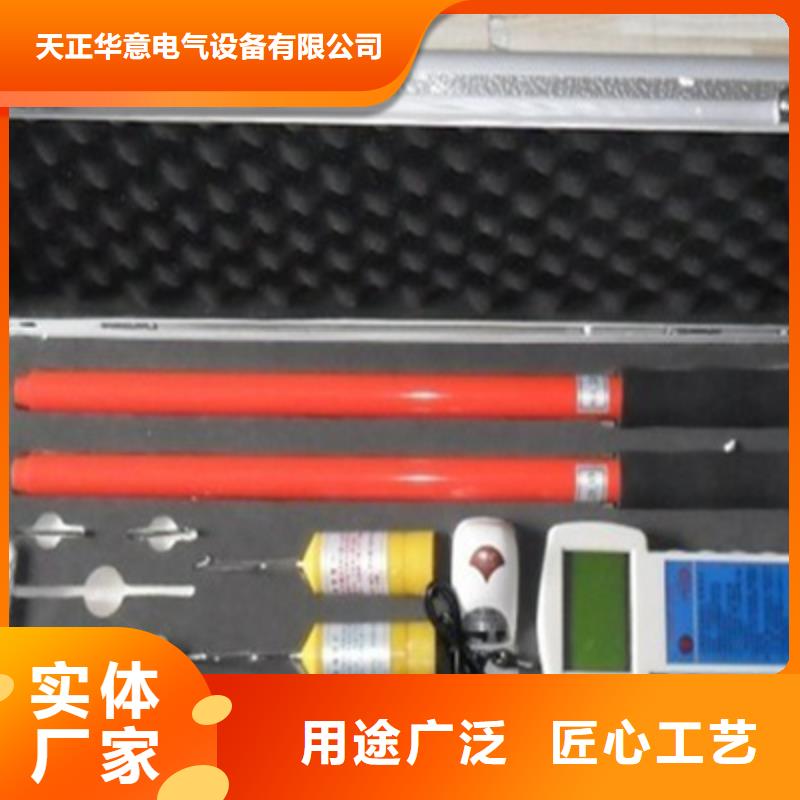

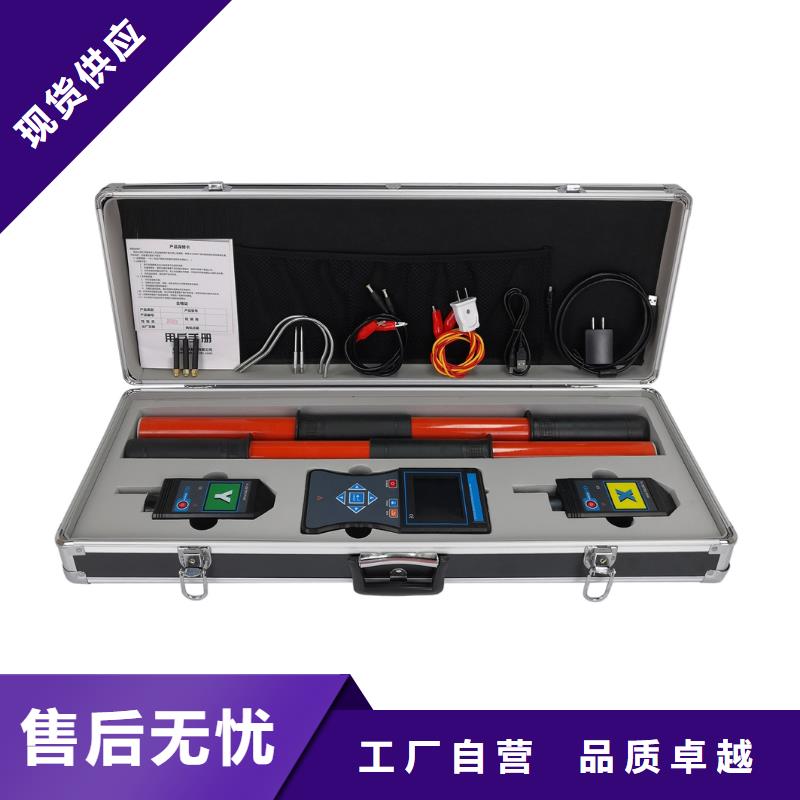

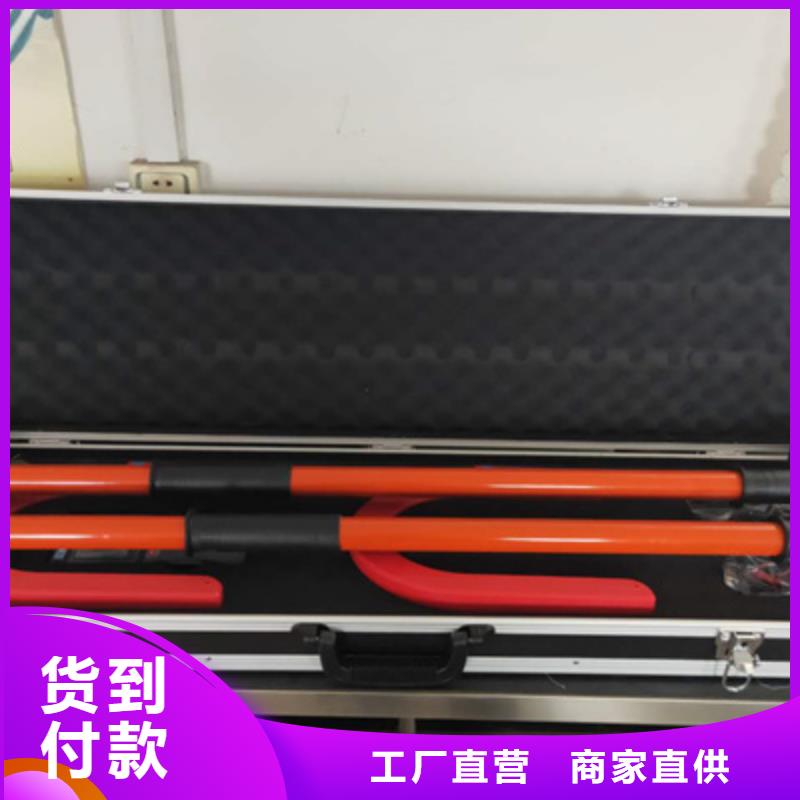

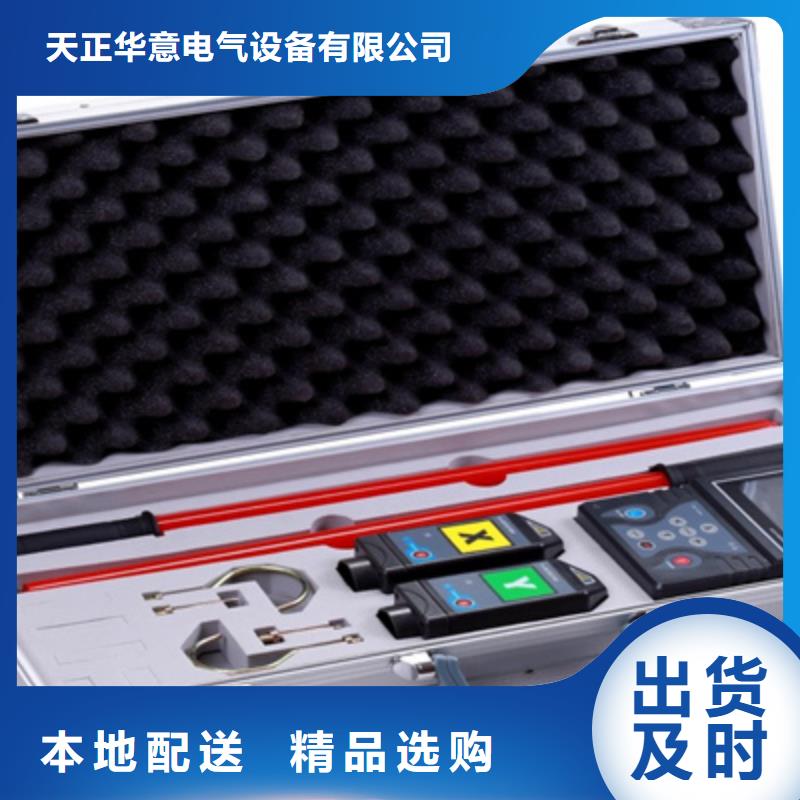

无线核相器 非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。低压核相：对开关柜、环网柜、中置柜的二次带电指示器进行核相应特别提示：二次带电指示器上核相属于低电压核相，一般电压都低于100V，由于电压太低，为了保证核相的准确性，此时可使用弹簧式辅助测试线，弹簧式辅助测试线的鳄鱼夹夹在地线上，弹簧式辅助测试线圆孔端插入采集器的充电孔位，采集器前端探针再插入带电指示器的核相孔内进行核相。当导线电压高于100V禁止使用弹簧式辅助测试线。相序判断：根据XY的度数来判断三相相序，120度左右正相序，240度左右反相序。测试时，当导线电压高于100V禁止使用弹簧式辅助测试线；同一勾子严禁同时钩住2条裸导线，会引起2条裸导线短路，极其危险。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图现场核相操作实例35kV以上高压裸导线核相探测器连接绝缘杆，绝缘杆全部拉伸，可以不用装探钩探针，探测器逐渐靠近导线，非接触核相，非接触核相时探测器尽量避开其他导线。35kV以下线路核相探测器连接绝缘杆，绝缘杆全部拉伸，探测器可以挂在线路上接触核相。380V/220V市电线路核相探测器前端接触带电线路即可核相，可以不装探钩探针，绝缘杆视其线路离地高度使用。100V以下线路核相探测器可以不用连接绝缘杆，探针或探钩接触导线核相，若电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。

无线核相器 高压开关柜带电指(显)示器核相探测器不用连接绝缘杆，装好探针，探针插入带电指示器核相，如果电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相，其核相结果是否正确，要根据L1、L2、L3与母线的对应关系是否正确来判断。)开关柜PT、CT二次侧取电点核相探测器不用连接绝缘杆，装好探针，探针插入带电指示器核相，如果电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相，其核相结果是否正确，要根据L1、L2、L3与母线的对应关系是否正确来判断。)10kV/35kV封闭式高压柜接线T头核相XY探测器连接绝缘杆，装上探钩，探测器接触T头核相，一般都可以不用装探钩接触核相。肘型头核相也可同样操作。五防开关柜核相探测器不能连接绝缘杆，也不要装探针或探钩；将被测开关柜的母排停电，或将手车摇出；再将探测器贴在母排或手车母线上，用松紧带将探测器捆绑固定在母排或母线上；探测器开机，然后开关柜通电核相。10kV/35kV变压器一次与二次间核相X探测器连接绝缘杆和探钩，挂在10kV/35kV变压器的一次线路上(10kV/35kV端)；Y探测器连接绝缘杆和探钩，挂在变压器的二次线路上（400V端）核相。五. 电池管理 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电量不足时，请及时充电，充满电后充电器指示灯转绿色。2．若更换电池，先确认仪表处于关机状态，松开接收器电池盖板的螺丝，打开电池盖板，换上新电池，或松开探测器底座的4枚螺丝，打开底座更换电池。注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。

无线核相器35kV及以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相(带绝缘杆操作)非接触测量：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线(带绝缘杆操作)辅助接地线测量：低于100V时，如果测量结果不稳定，则需要使用辅助接地线与接地点相连接,增强信号验电指示探测器“嘟--嘟--嘟”蜂鸣声换档自动换档采样速率2次/秒仪表尺寸探测器：长宽厚145mm×60mm×48mm接收器：长宽厚210mm×100mm×44mm背光有感应强度控制根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相数据保持测试模式下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录无信号指示当接收器没有收到发射信号时显示“----”符号自动关机开机约30分钟后，仪表自动关机，以降低电池消耗电池电压当电池电量不足时：探测器：电源指示灯慢闪，提醒充电；接收端：电池电压低符号显示，提醒充电额定电流探测器：20mA max；接收器：200mA max仪表质量探测器：205g(含电池)接收器：395g(含电池)绝缘杆：0.5 kg(1根)总质量：5.6kg(含仪表箱)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下干扰无特强电磁场；无433MHz 、315MHz同频干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)探测器：2000V/rms(外壳两端之间)接收器：2000V/rms(外壳两端之间)适合安规GB13398－92、GB311.1－311.6－8、3DL408－91标准和新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
