绝缘油介电强度试验仪 绝缘油腐蚀性硫测定仪（简称测定仪），是依照国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》和SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》标准的要求进行研制。采用MCS-51系列单片机作为系统控制核心，7寸256色智能彩屏显示器及屏幕式触摸按键的配置，确保了整机的先进性和可靠性；中文液晶显示,人机菜单式对话,向导式操作,以精密金属铂电阻作为测温元件，实现高精度的恒温控制。其特点是工作可靠、操作简便、精度高，广泛应用于石化、电力、铁路、科研等部门，是油品分析和质量检查不可缺少的设备。具有数字显示液浴温度和数字显示氧化时间等功能。实现了自动加热升温控温和自动计时报警。二、主要性能及技术指标㈠、使用条件1、环境温度：5～40℃2、供电电源：220±10％㈡、基本参数3、相对湿度：﹤ 70﹪RH1、控 温：量 程：0～150℃测量精度：±0.2 ％分 辨 率：0.1℃恒温精度：±1.0℃加热功率：1600 W2、计 时：量 程：0～99小时59分59秒测量精度：±0.01 ％分 辨 率：1秒3、测孔数量：6孔4、重 量：35Kg5、外型尺寸：500×455×680mm售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

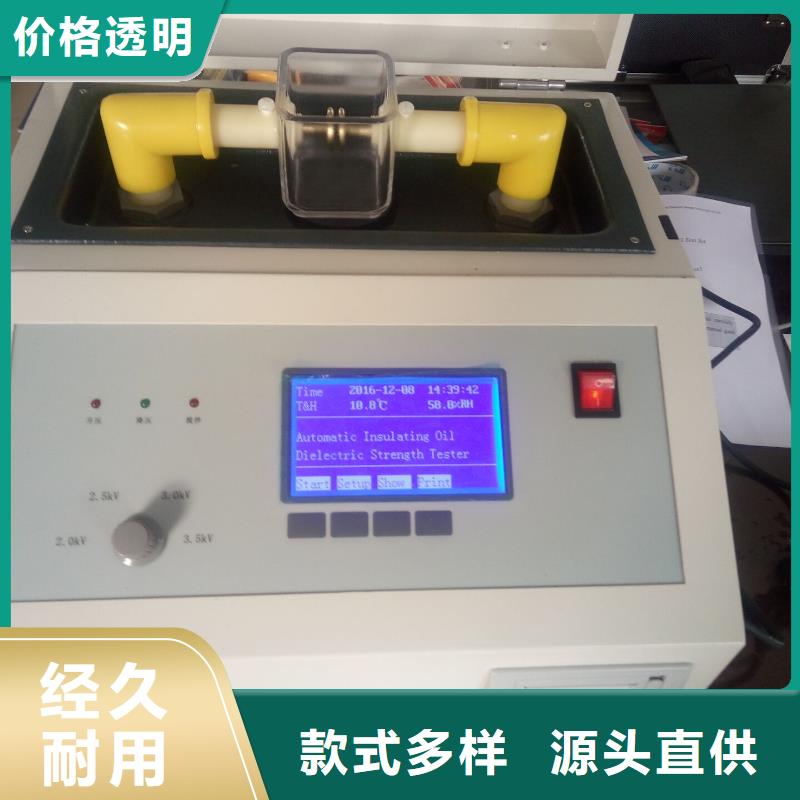

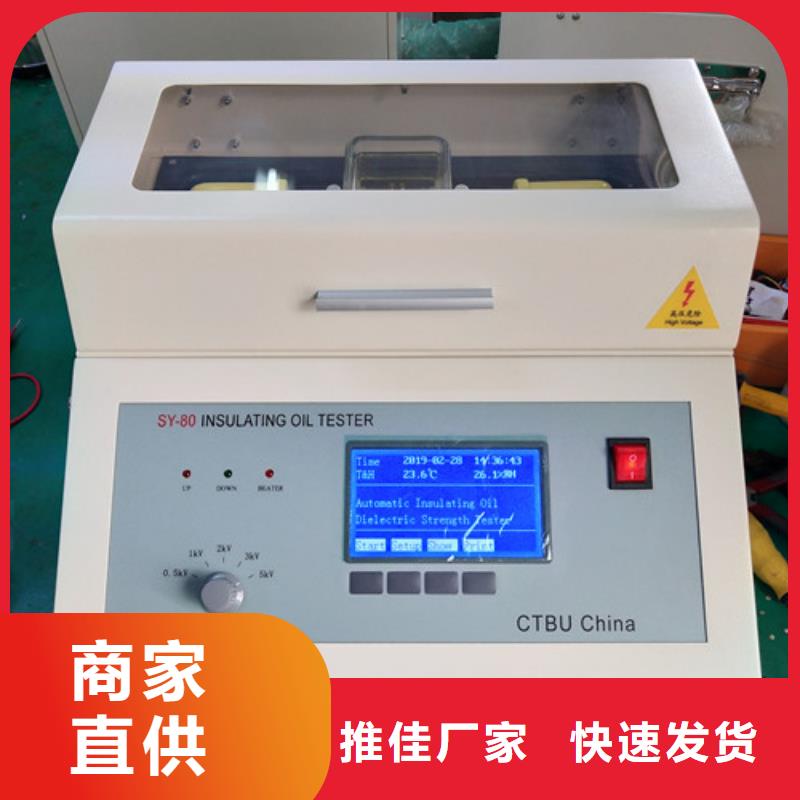

绝缘油介电强度试验仪对于该机型，每杯多6次的平行测定击穿电压值等参数将自动存储。测量完毕后屏幕将显示测试完毕给予提醒，按 确认 键返回到开机页面（图1）。按 打印 或 显示 键，进入油样单次测量击穿电压值、算数平均值及测量日期和时间的显示子页面（图7～9）。图7 图9注意：在显示子页面，按选择键可以顺序显示六个界面。其中前三个界面没有测量时间的数据显示，为临时数据组，关机后将丢失。而后三个界面有测量时间数据显示，为存储数据组，关机后不会丢失。如果样品油杯测定超过三个，则系统将按时间分组，记录显示近的三组数据。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。七、注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；

绝缘油介电强度试验仪示波器操作与设置示波器用于展示升压过程中的实时电压波形，其中黄色的曲线为两个电极之间的高压信号即仪器的高压输出，红色和蓝色的曲线分别是两个电极对大地的高压信号。示波器窗口的左上方会提示当前高压的有效值，单个电极的高压有效值，当前仪器状态以及已经记录的数据长度在测试过程完成后示波器可以回放记录的击穿瞬间电压波形如图5，对于已经存储的击穿瞬间电压波形可以进行以下操作：1）放大和缩小点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改曲线的Y轴坐标和X轴坐标，可以实现对曲线的放大和缩小使用鼠标可以实现曲线的快速放大，操作方法为按下鼠标左键，从左至右滑动鼠标，软件屏幕上会出现一个选择框，然后释放鼠标左键则软件会按照选择的区域对曲线进行放大。再次读取该组曲线时，曲线的坐标系统会恢复至默认状态2）显示数值分辨率调整点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改X轴和Y轴的小数点，可以实现数值分辨率的调整3）曲线的隐藏与重新点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中通过高压臂1，高压臂2和高压输出的显示复选框，可以实现红色曲线，蓝色曲线和黄色曲线的显示和隐藏4）曲线展示模板参数调整每次试验结束后，软件系统会以默认的模板坐标展示记录的击穿电压波形，在仪器处于“等待试验”（点击新建试验后仪器左下方会提示仪器状态），修改示波器的配置时，该配置会被更新至仪器试验模板。在其他状态，如果用户在更改示波器的配置后选择了图7中的“更新试验模板”，则该配置也会被更新至试验模板5）曲线数值读取点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中选择启动工具尺，则仪器显示如图5所示，示波器界面中会显示一条红色定位线，该线所对应的时间刻度和对应的曲线数值会显示在示波器的右边。通过示波器顶部的滑动条可以调整定位线的位置，以读取不同位置的曲线数值注意：结合击穿电压的波形和定位线可以读取绝缘油介电强度测试仪的切断时间
