直流系统绝缘校验仪系统抗分布电容测试在在线测试项目功能选择菜单下选择系统抗分布电容测试后，即进入系统抗分布电容测试参数设置界面，如下图示：在该设置界面下，用户可对系统正极接地电阻，系统负极接地电阻，系统正对地电容，系统负对地电容进行组合设置，在选中的测试条件变绿灯做为标记，每个测试条件的电阻值或电容值可进行设定（注：当面板上正极或负极测试线短接后，若界面上选择不投入该侧接地电阻，则默认投入接地电阻为255k），测试时间可在5—999S之间进行设定。参数设置完成之后，按开始测试键进入系统抗分布电容测试界面：该界面显示出当前系统测试分布电容值与测试电阻阻值，测试时间达到设定的测试时间后，自动停止测试，测试过程中，也可按停止测试键中止当前测试，返回上一级设置菜单。5．2．6 支路抗分布电容测试支路抗分布电容测试与系统抗分布电容在参数设置与界面显示上相似，具体测试过程可以参照系统抗分布电容测试。5．2．7 信号综合测试信号综合测试主要是针对需要发信号进行接地检测的设备进行测试，在在线测试项目功能选择菜单下选择信号综合测试后，即进入信号综合测试参数设置界面，如下图示：在信号综合测试设置界面中，可以选择信号分析的条件，即正极接地或负极接地，并对接地阻值大小可设定，在设置时，正接地电阻与负接地电阻只能选择其中一项进行测试。设置完成之后，按开始测试进入信号综合测试界面：在该界面中，可显示被测设备波形曲线，信号幅值，信号功率等参数，测试过程中可按停止测试按键中止当前测试，返回上一级设置界面。

直流系统绝缘校验仪本产品一般可分为三部分内容，即接地告警、接地选线及接地查找。接地选线通常与接地告警检测放在一起，称之为安装式接地检测设备，而用于接地查找的则为便携式接地检测设备。接地告警：是在直流系统发生接地时，及时发出告警信号，以通知运行维护人员到场处理；接地选线：发生接地告警之后，将故障定位到直流支路，可缩小故障范围；接地查找：确定具体的故障位置，以便排除接地故障。目前，国内电力系统基本只有接地告警检测功能，且几乎都是通过平衡桥回路检测，当漏电流达到整定值时，发出告警信号。检修人员只能通过拉闸、摇绝缘等办法确定接地支路和具体接地位置，这样做既不，又非常耗时、费力，遇到复杂的接地，有时没有办法处理。 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。

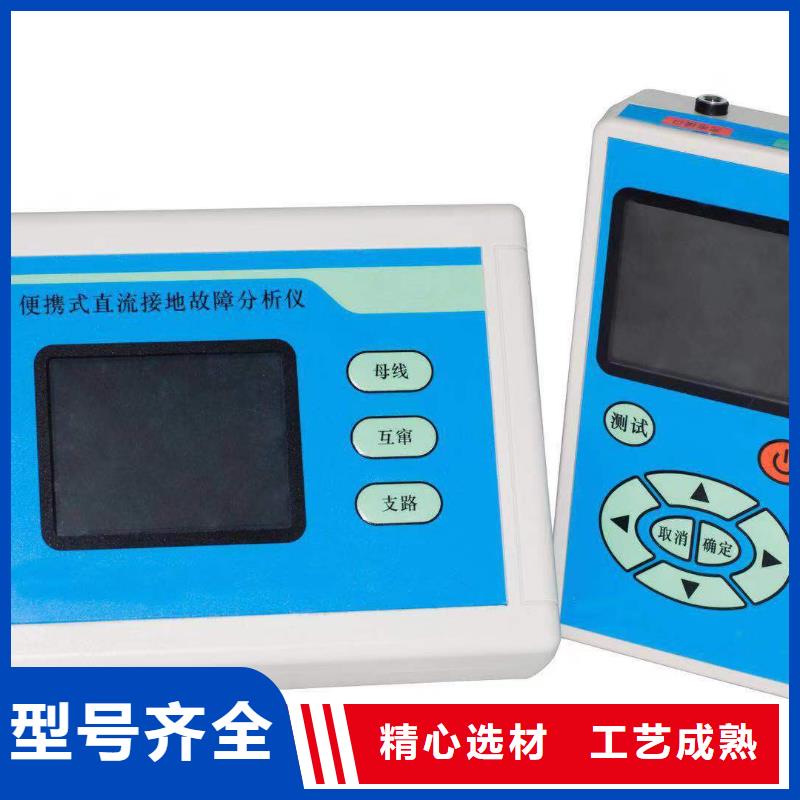

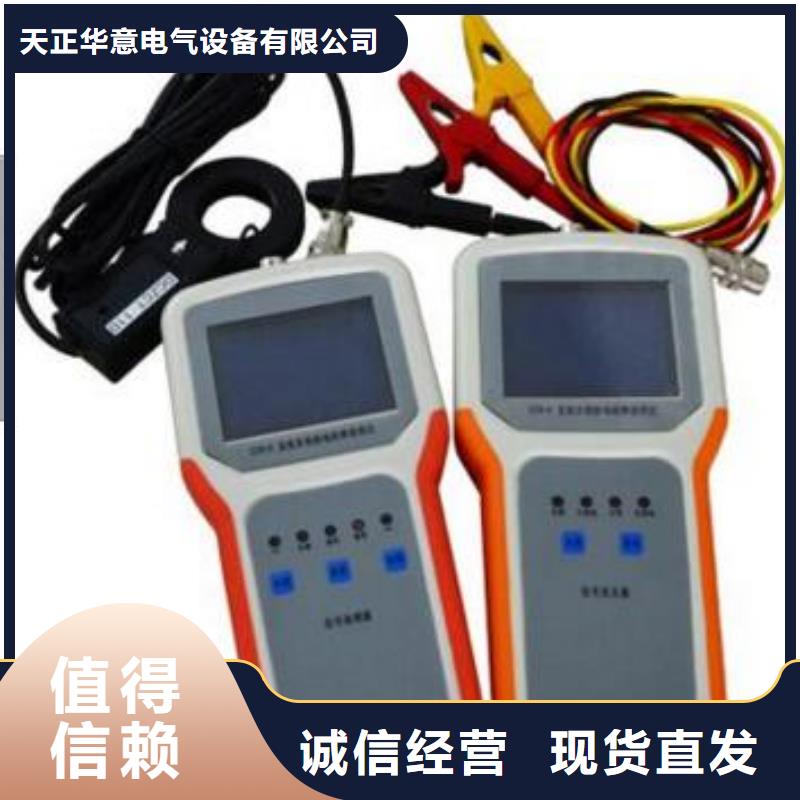

直流系统绝缘校验仪产品主要特点1、本仪器分信号发送器（分析仪）和接收器（定位仪），分析仪直接从母线上取电,不需外接交流或使用电池供电,操作更加方便；2、解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障；3、完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在小范围内并定位；4、准确指示接地信号电流方向，快速查找接地故障点；5、具有语音播报接地状况及接地方向；6、准确检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，快速准确定位故障点；7、300V以下的直流系统共用一套直流接地分析仪，没有对直流电压有其他特殊的要求；7、全触屏智能设计、使用更方便、无需按键控制，信号源电流小于800uA，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用；8、纹波分析与数字示波器功能：采用频谱分析功能，解决各种干扰信号，查看各种检测信号和回路的波形信息；9、智能电流钳，自动检测电流钳开、闭状态，大、小钳口通用；10、能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地； 11、能解决同极异极直流互窜故障，并选出互窜故障支路；12、满足不同规格，不同对地电容的站用电源，检测母线电容数值；
