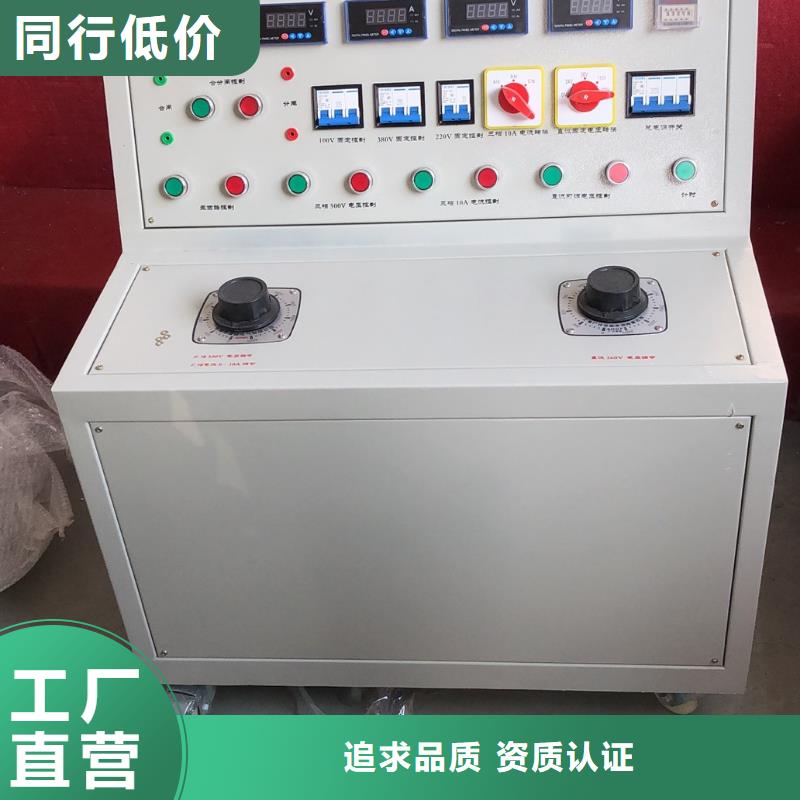

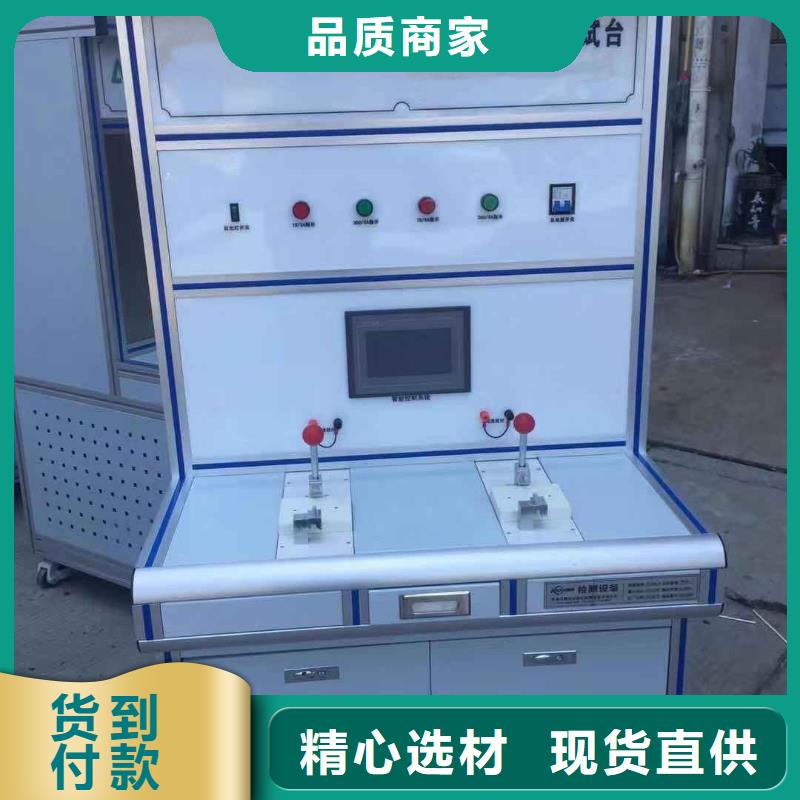

澳门高低压开关柜通电试验台高低压开关柜通电试验台 (1000A)用户使用手册青岛天正华意电气设备用限公司目录一、概述主要技术参数使用方法 3四、注意事项 4一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相四线交流电压直接输出；2、三相交流0~450V（相间780V）电压可调输出；3、三相交流电压固定(380V)输出；

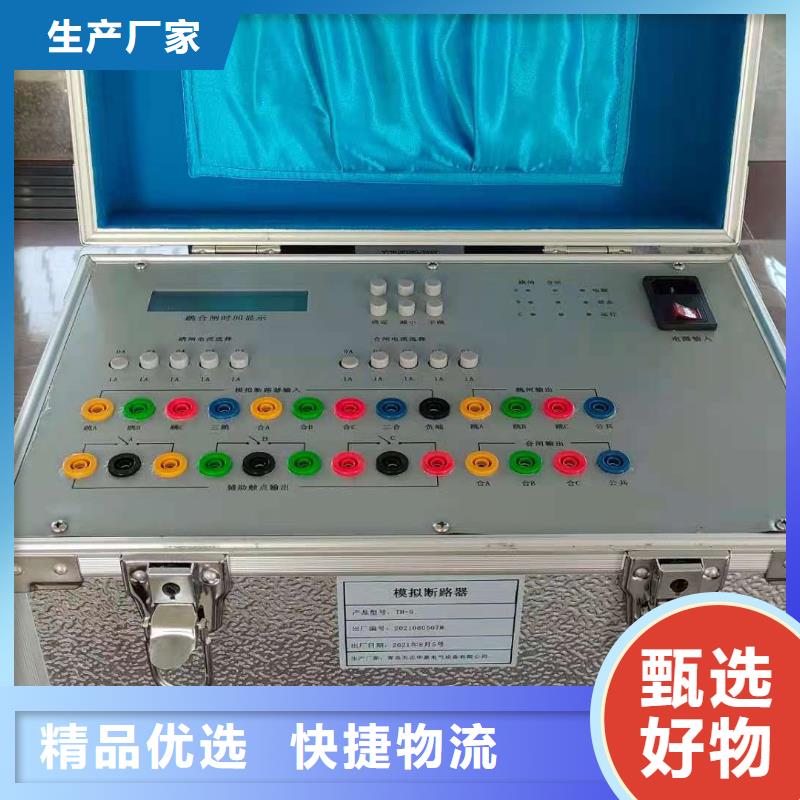

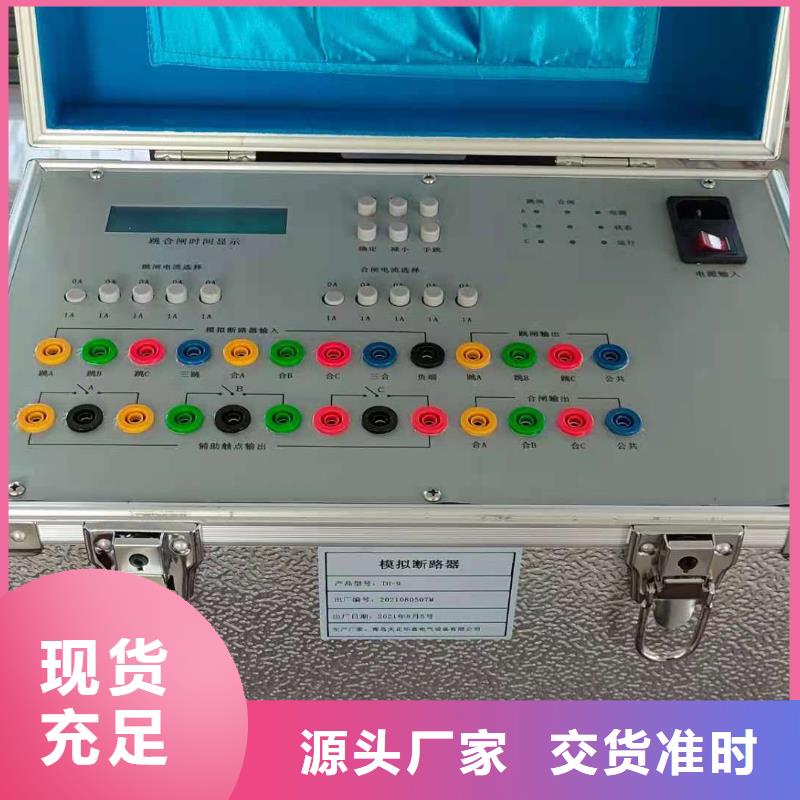

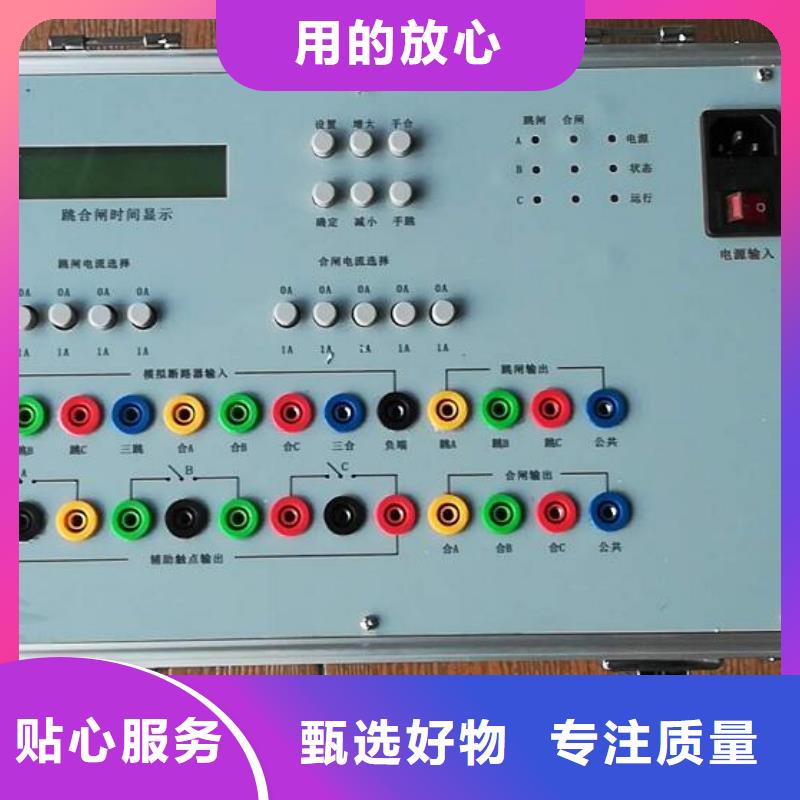

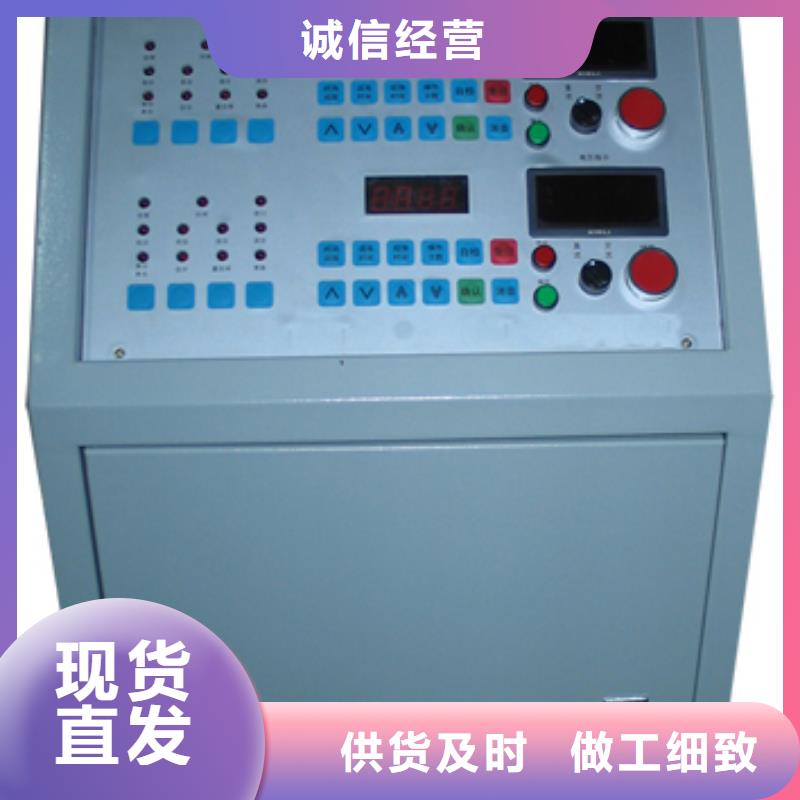

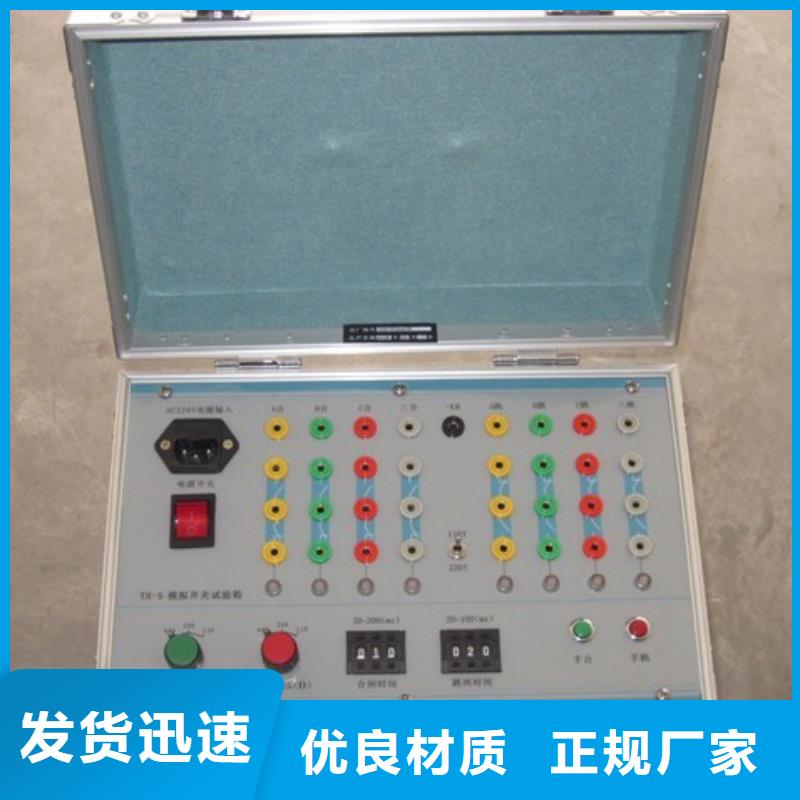

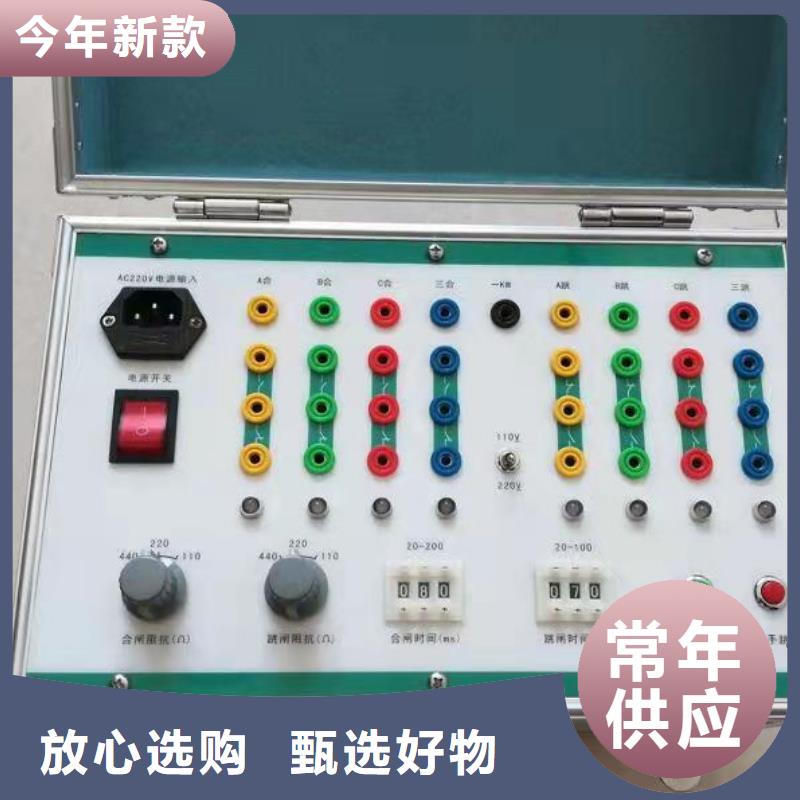

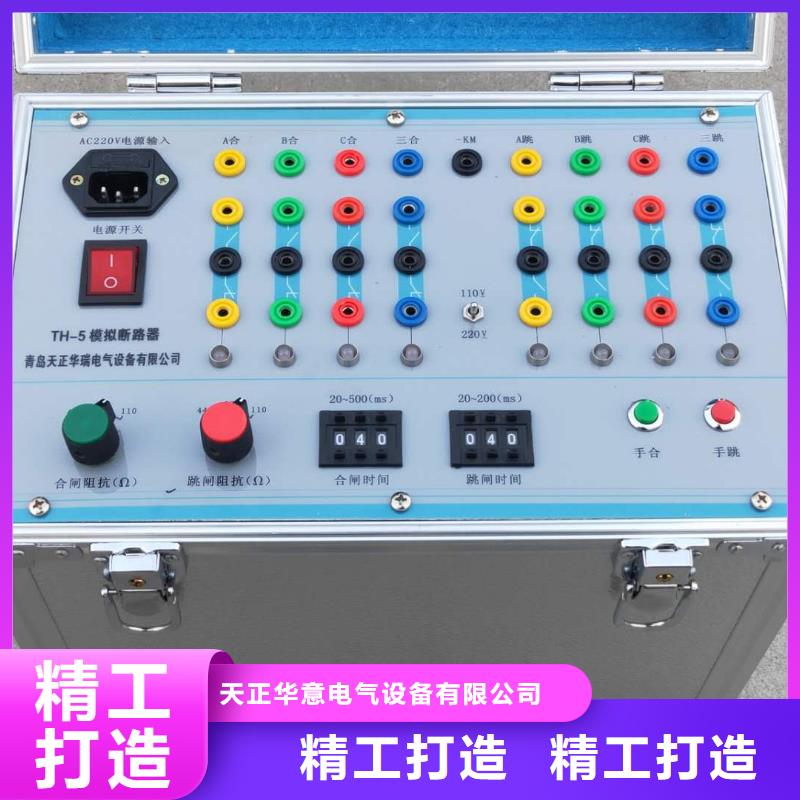

澳门高低压开关柜通电试验台说明系统运行正常。③状态指示灯（红色）该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯(绿色)模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯(红色)模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，调整直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。四．注意事项1．禁止将模拟断路器的输入和输出接反!2．不允许将输入与输出的公共端连接在一起!3．当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A带8根试验线，8个接线叉子，电源线1根，合格证，说明书，出厂实验报告

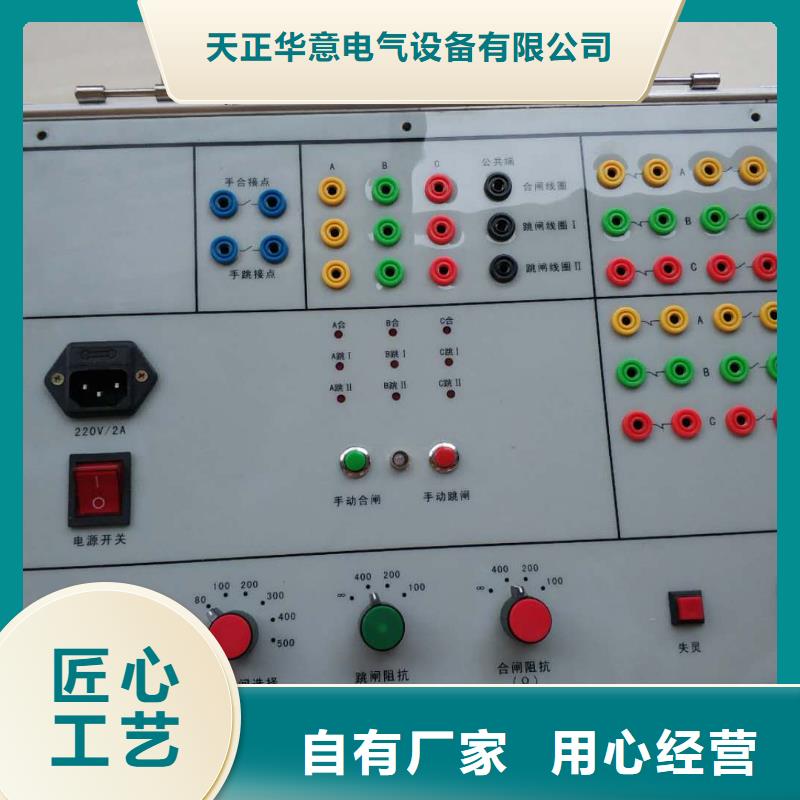

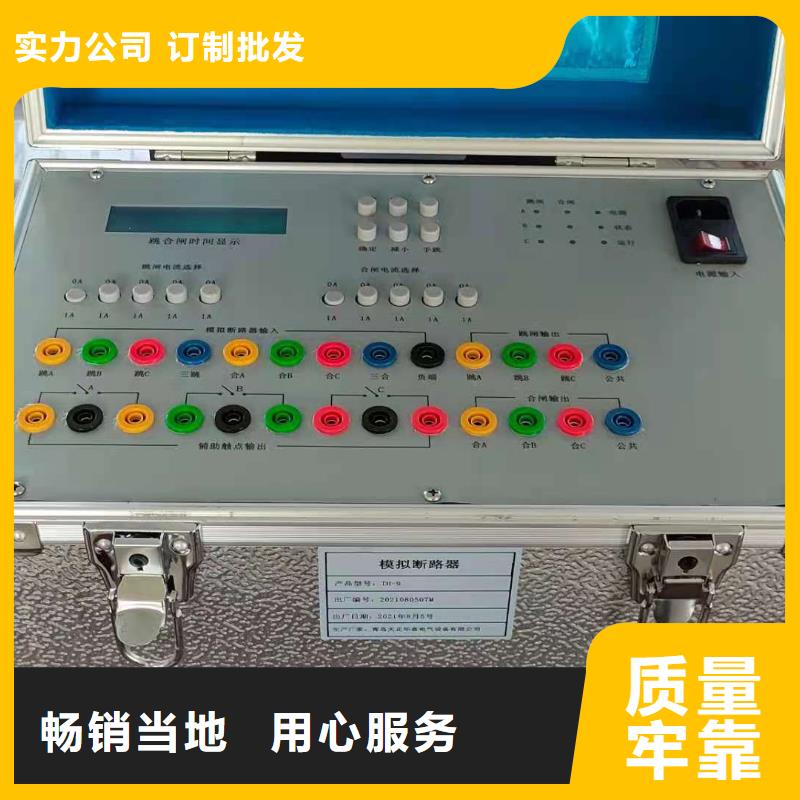

澳门高低压开关柜通电试验台双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。 本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。 跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性， 限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。
