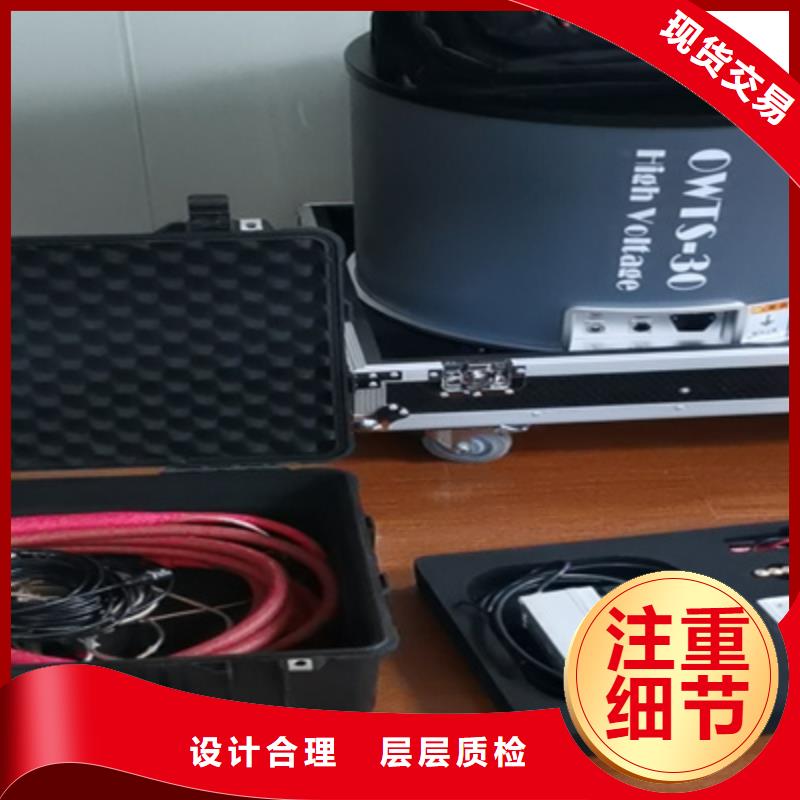

黑龙江哈尔滨振荡波局放耐压试验系统（振荡波）测试模式 7.1 测试步骤 检测菜单里面点击设备序列号后进入测量模式，从左至右，局放校准，TDR校准，DAC升压连接好校准器（两根连接线红色夹子接被测电缆导体，黑色夹子接屏蔽线），档位对应，10nc＝10000pc测试系统的用户操作界面由鼠标控制，界面上的功能键都标注了相应功能，每个处于状态的功能键都能执行相应的功能操作。具体测试步骤如下： 1) 点击局放校准图标按钮 2) 进入校准界面 点击开始校准，在校准器上选择20000pC，在软件界面上选择相应的20nC，看到波形反射幅值，如果波形幅值很大，可以适当调小右上方增益框中的数字，通过增益调整使幅值在20-80之间即左侧柱状在绿色范围3) TDR校准 右上角选择电缆的长度及量程，选择合适的量程，反射波间隔就是电缆的长度，当自动显示长度有误差时，显示选项，红色实线手动选择反射波可移动光标，找到末端反射波的位置注： 1) 校准局放测试数据：必须使用标准 IEC60270 的局放脉冲校准器。 2) 校准时波形中间若出现脉冲反射波形异常，则可能为电缆接头的脉冲反射，可记录相应接头位置。3) 校准时的接线非常关键，红夹子接在被测电缆线芯，黑夹子接被测电缆的屏蔽线并必须与高压连接线的黄绿屏蔽线接在一起。

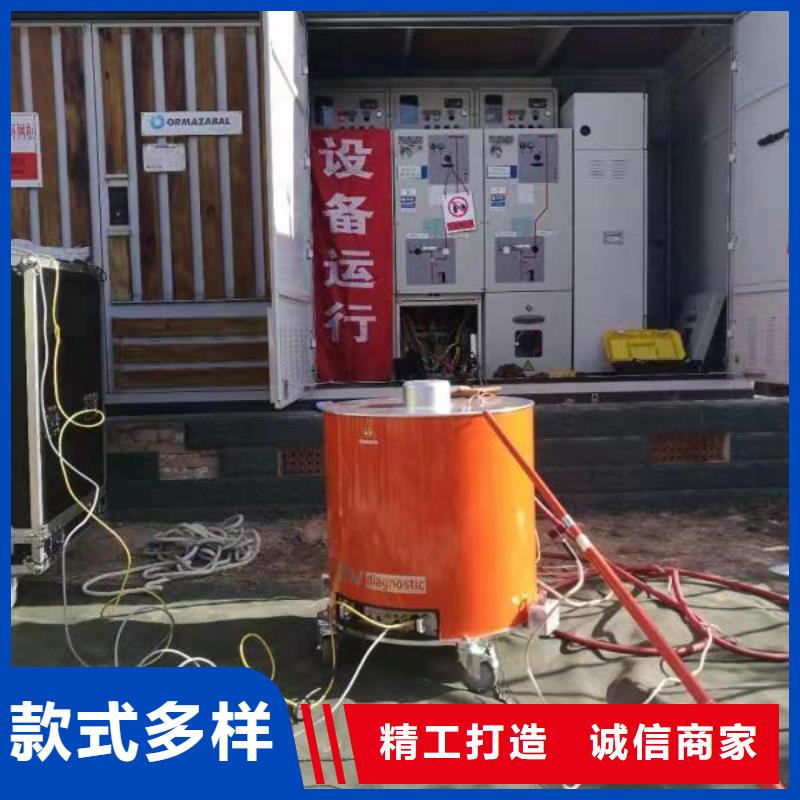

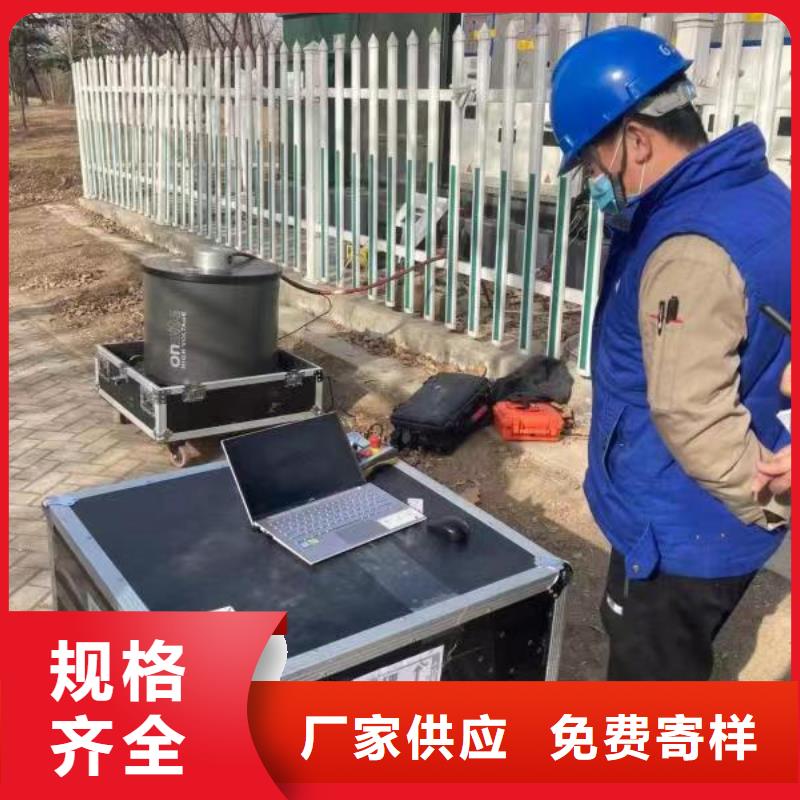

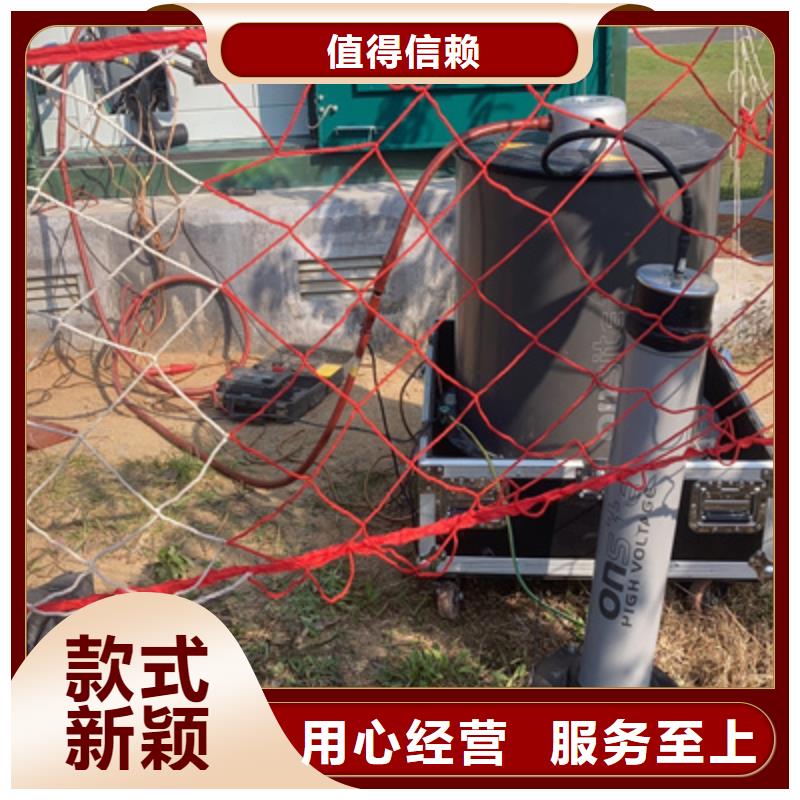

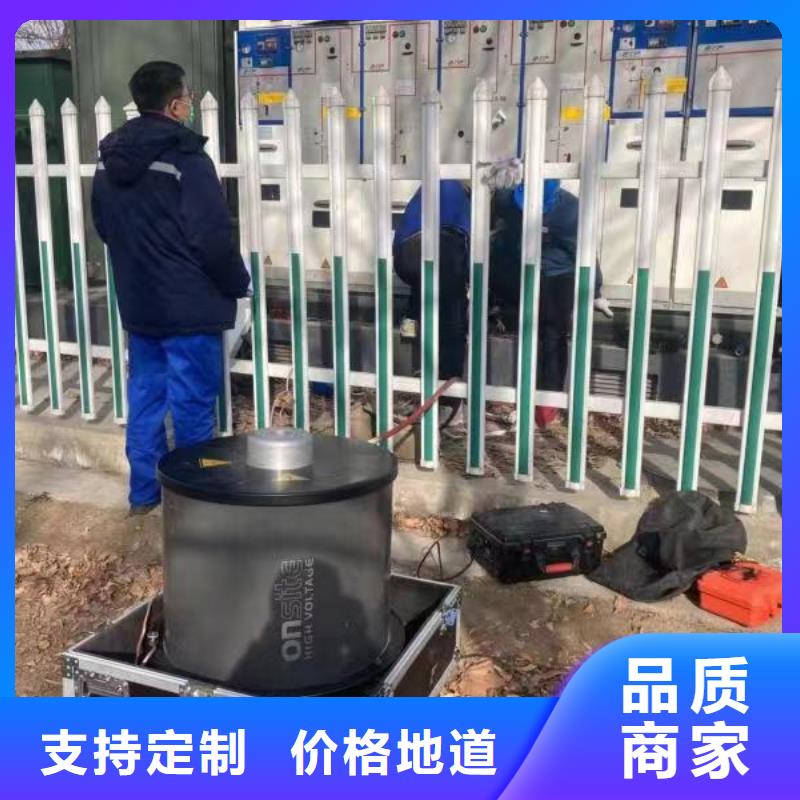

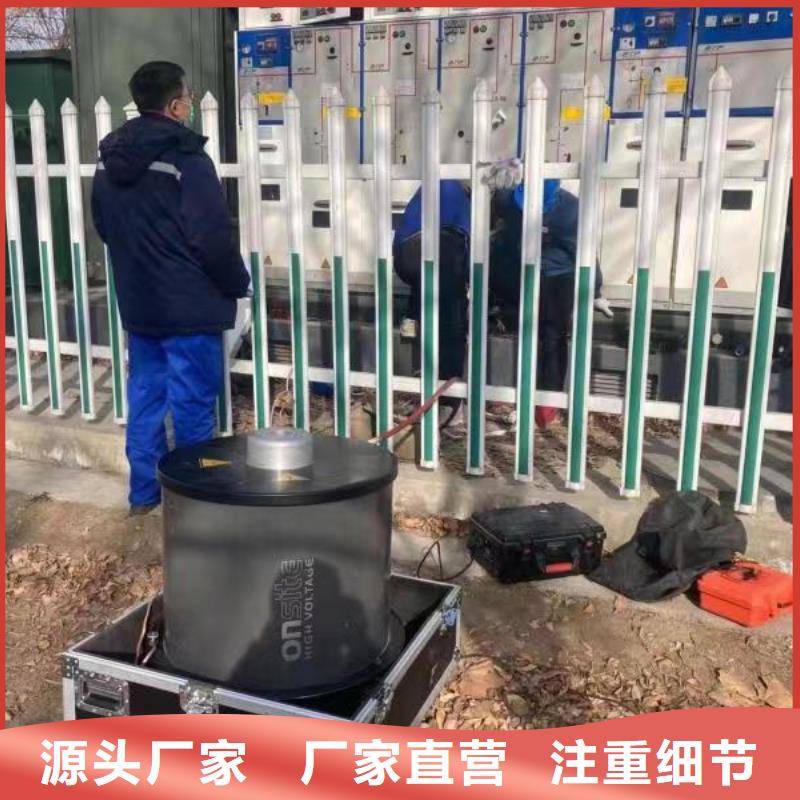

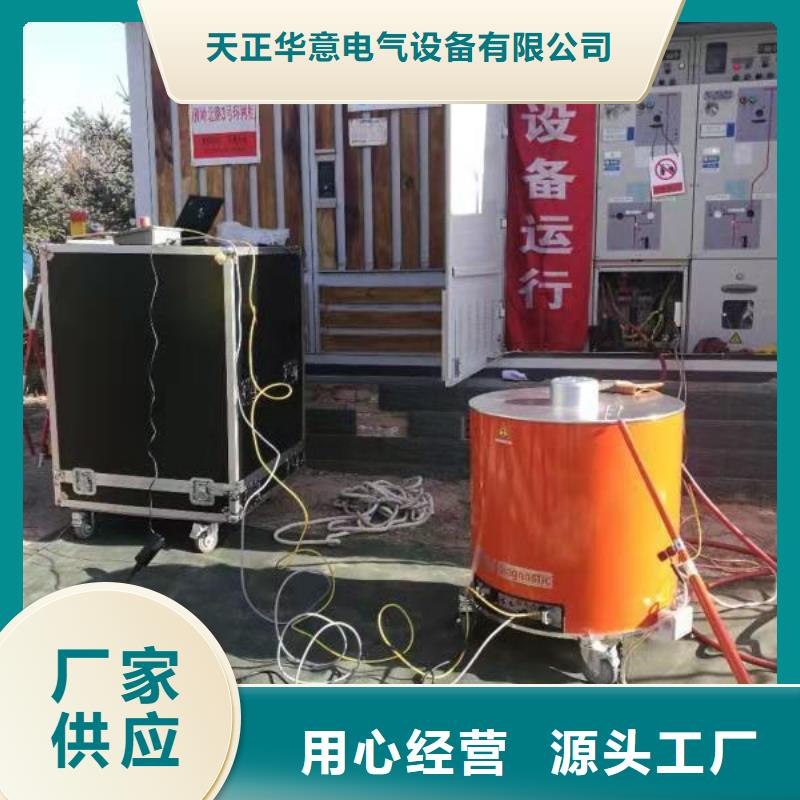

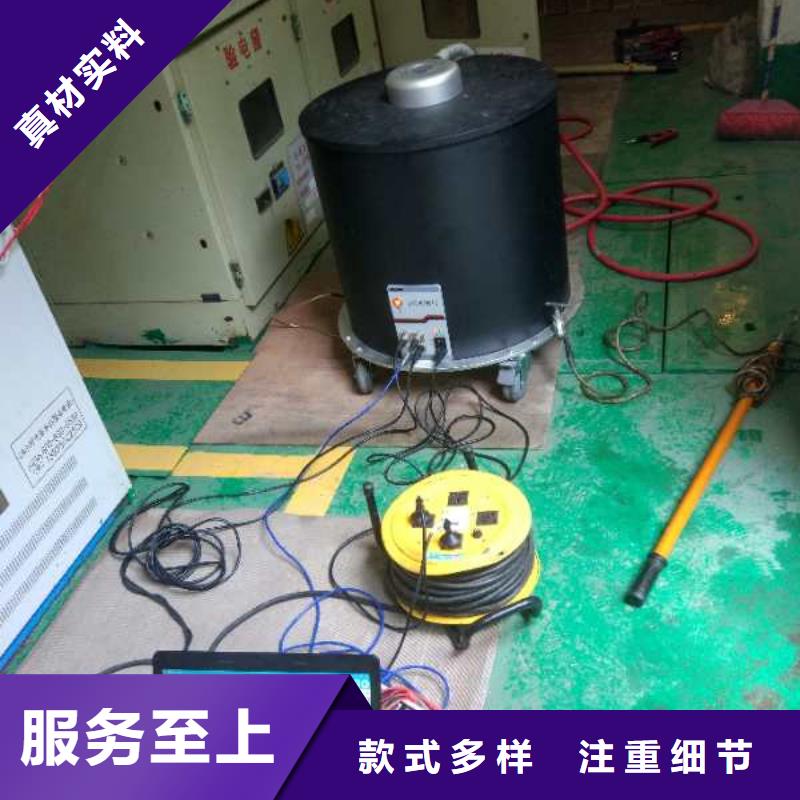

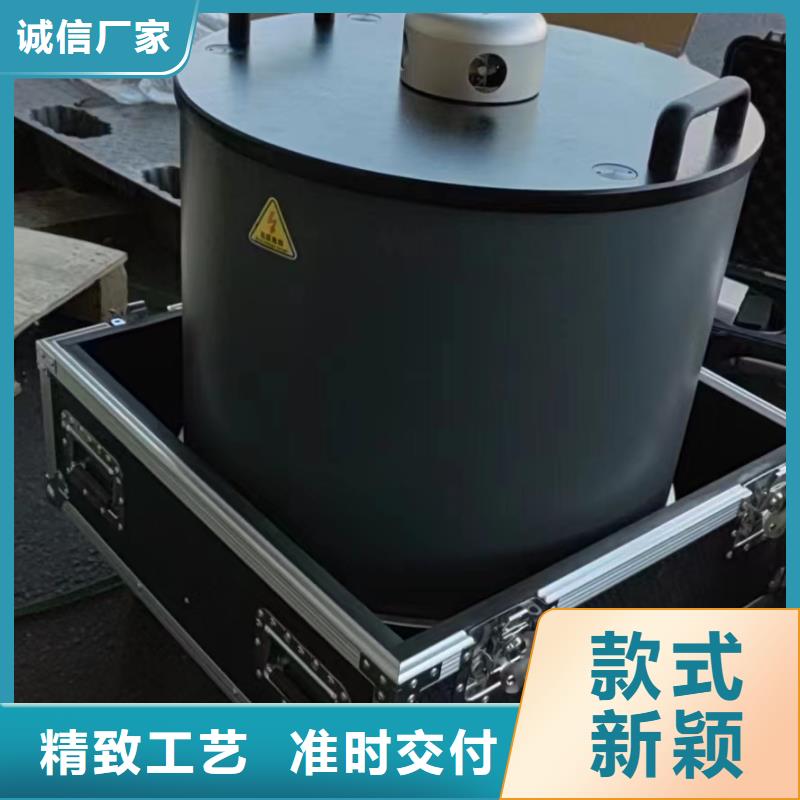

黑龙江哈尔滨振荡波局放耐压试验系统连接与控制 接地 牢固以及清洁的接地端对于操作的以及测试结果的度都是十分必要的。我们强烈建议使用配备的接地电缆接地螺丝与测试端连接。 4.2 连接面板 连接面板上电源线插口位置如图所示，注意要 使用设备配备的电源线接通电源。 启动系统前请连接外部控制开关，如图所示。电源开关位于电源插口上方，保险盒位于电源开关和电源插口之间。更换保险丝时，一定要确保替换的保险丝与原保险丝型号、电流等级完全相同4.2.2 连接笔记本电脑 高压单元与已预装控制软件笔记本的连接方式是通过网线直连。 1) 启动OHV 系统高压单元 2) 启动笔记本电脑， 3) 双击桌面的图标 (名称)，启动测试软件即可。连接测试电缆 图为测试电路连接示意图，其中包括: 被测电缆：执行测试或校准时，被测电缆要与电网断开，并两端悬空。 系列高压单元：银色上外盖是系统的高压端，应谨慎处理。 高压控制开关：必须启动高压控制开关才能电缆加压高压控制开关测试。 电缆连接：由于为高压测试，接地和测试电缆一定要正确连接，且固定不松动。
